Các dòng tủ điện, tủ điểu khiển thang máy

Tủ điện thang máy là gì?

Tủ điện thang máy hay còn gọi là tủ điều khiển thang máy là phần không thể thiếu trong hệ thống thang máy, nó là một thiết bị điện chứa các thành phần và mạch điện quan trọng để điều khiển và vận hành thang máy một cách an toàn và hiệu quả. Tủ điện thang máy chứa các bộ điều khiển, mạch bảo vệ, relay, và các thiết bị điện tử khác cần thiết để kiểm soát tốc độ di chuyển, dừng lại, mở cửa, và các chức năng khác của thang máy. Tủ điện thang máy được ví như là bộ não của thang máy, là bộ phận giúp thang máy có thể phát huy hết giá trị và lợi ích của mình.

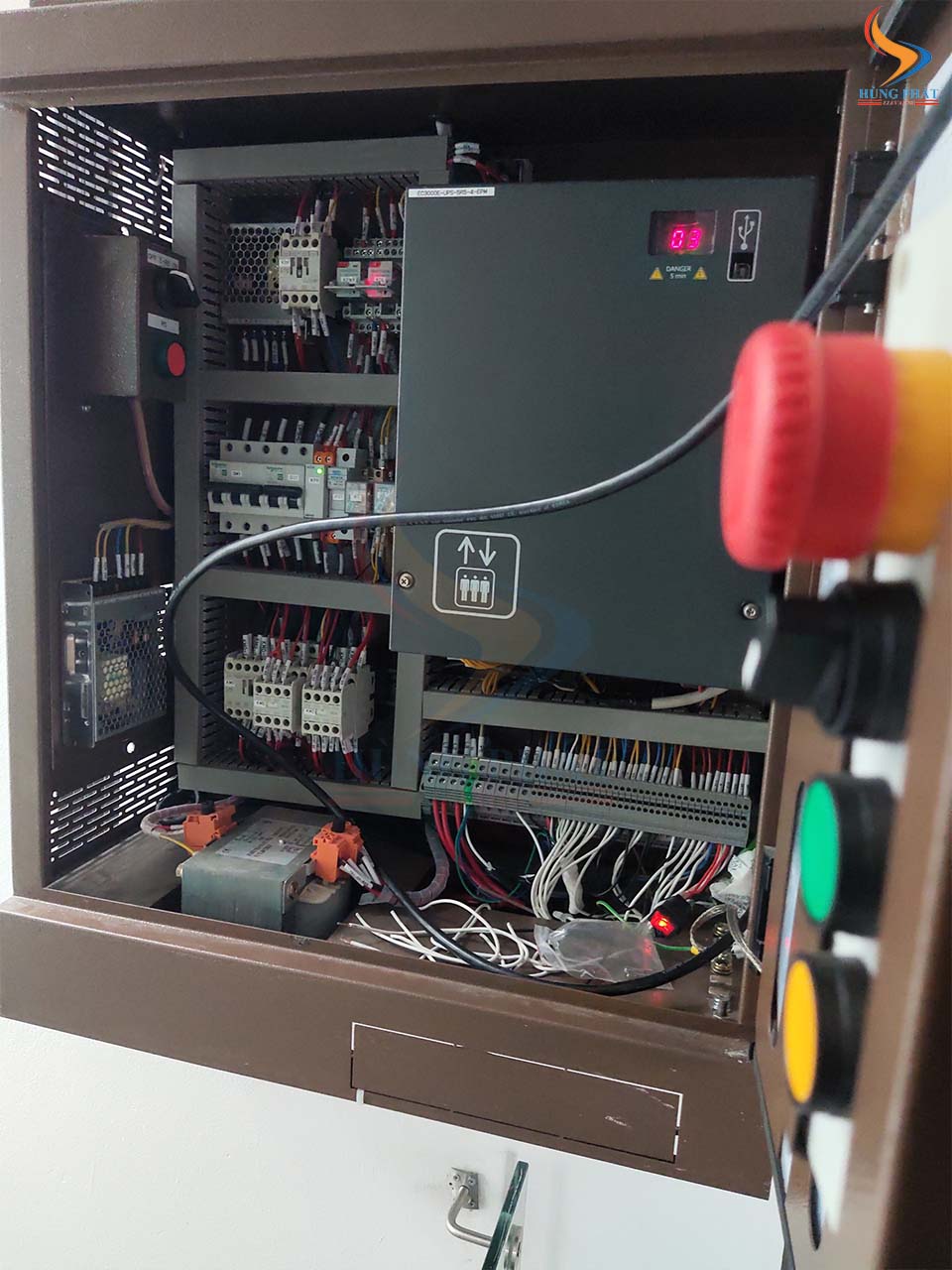

Tủ điện thang máy là gì?





Cấu tạo của tủ điện thang máy

Bộ điều khiển của tủ điện thang máy

Hệ thống điều khiển là trái tim của bất kỳ tủ điện thang máy nào. Nó có nhiệm vụ quản lý và điều hướng các cabin thang máy đến các tầng đã được yêu cầu, đảm bảo sự di chuyển an toàn và hiệu quả. Sự hoạt động của hệ thống điều khiển thang máy trực tiếp ảnh hưởng đến trải nghiệm của người sử dụng và tính ổn định của hệ thống.

Hệ thống điều khiển trong tủ điện thang máy được phân chia thành hai loại chính: hệ thống điều khiển đơn và hệ thống điều khiển thang máy nhóm.

Hệ thống điều khiển đơn thường được sử dụng cho các thang máy mini hoặc thang máy gia đình, cũng như trong các công trình thang máy nhỏ. Điều này phù hợp với các ứng dụng có yêu cầu đơn giản và không cần nhiều thang máy hoạt động cùng lúc.

Trái lại, hệ thống điều khiển thang máy nhóm thường được sử dụng trong các tòa nhà cao tầng, chung cư, trung tâm thương mại, khách sạn, bệnh viện và các công trình lớn hơn. Hệ thống này cho phép nhiều thang máy hoạt động cùng lúc và điều khiển phức tạp hơn. Điều này đòi hỏi sự tích hợp cao và công nghệ kỹ thuật tiên tiến để đảm bảo hiệu suất và an toàn tối ưu trong môi trường đa thang máy.

Bộ điều khiển của tủ điện thang máy



Biến tần điều khiển tốc độ

Biến tần (Variable Frequency Drive – VFD) đóng vai trò quan trọng trong tủ điện thang máy bằng việc điều khiển tốc độ của động cơ. Chức năng chính của nó là điều chỉnh tần số và điện áp đầu vào của động cơ, giúp thang máy có thể di chuyển một cách chính xác. Biến tần cung cấp khả năng thay đổi tốc độ của thang máy, từ chậm đến nhanh, phù hợp với các yêu cầu cụ thể như tăng tốc, tốc độ di chuyển trên các tầng khác nhau và tiết kiệm năng lượng. Nó cũng giúp khởi động và dừng thang máy một cách êm ái, giảm rung động. Hơn nữa, tính năng tự động chẩn đoán của biến tần giúp dễ dàng xác định và sửa chữa sự cố trong hệ thống thang máy. Sử dụng biến tần làm điều khiển tốc độ là một phần quan trọng của việc làm cho thang máy hoạt động hiệu quả, an toàn và tiết kiệm năng lượng.

Điều khiển cửa thang máy

Bộ phận điều khiển cửa thang máy trong tủ điện được kết nối trực tiếp với photocell. Điều này đảm bảo rằng cửa sẽ mở và đóng một cách chính xác, an toàn và đúng vị trí cho hành khách. Ngoài ra, nó cũng thường được tích hợp với các tính năng an toàn như cảm biến tránh va chạm để ngăn ngừng cửa khi có vật cản trong quá trình đóng. Bộ phận điều khiển cửa thang máy đóng vai trò quan trọng trong việc đảm bảo hoạt động an toàn và hiệu quả của hệ thống thang máy.

Điều khiển cửa thang máy



Hệ thống đảm bảo an toàn

Hệ thống an toàn trong tủ điện thang máy sẽ bao gồm các thiết bị nhỏ: hệ thống cứu hộ và công tắc giới hạn hành trình:

  • Hệ thống cứu hộ thang máy áp dụng trong trường hợp thang máy bị cắt điện đột ngột. Hệ thống này là thiết bị tích điện giống với ắc quy hay UPS, vì vậy khi thang máy bị mất điện đột ngột, chúng sẽ phát huy công năng của mình, làm nguồn điện dự trữ để đảm bảo thang máy tiếp tục được vận hành. Tuy nhiên nguồn điện dự phòng này chỉ sử dụng được trong một khoảng thời gian nhất định chứ không thể thay thế được điện lưới.
  • Công tắc giới hạn hành trình thang máy là thiết bị có chức năng giúp cabin thang máy giữ khoảng cách với hố pít thang máy trong trường hợp thang máy bị vượt tốc, bảo vệ người dùng. Mỗi một thang máy sẽ có từ 2-3 công tắc giới hạn hành trình.

Hệ thống đảm bảo an toàn

Công dụng của tủ điện thang máy

Như đã đề cập, tủ điện giống như bộ não để vận hành thang máy thế nên nó chịu trách nhiệm điều khiển toàn bộ hoạt đông của thang có thể kể đến một vài công dụng sau:

  • Điều khiển hướng di chuyển thang máy: Tủ điện thang máy quyết định hướng di chuyển của thang máy. Khi hành khách chọn tầng đích đến, tủ điện sẽ xác định xem thang máy nên di chuyển lên hay xuống. Điều này được thực hiện bằng cách điều khiển động cơ chính của thang máy, thường là một động cơ điện, để xoay cáp hoặc trục và di chuyển thang máy theo hướng mong muốn.
  • Mở/đóng cửa thang máy: Khi thang máy đến tầng đích đến, tủ điện điều khiển việc mở cửa để cho phép hành khách lên/xuống. Khi hành khách hoàn thành lên/xuống và tài liệu đóng cửa, tủ điện sẽ đảm bảo rằng cửa được đóng chặt và an toàn.
  • Dừng an toàn và chính xác: Điều này đòi hỏi sự chính xác và đồng bộ hóa giữa các bộ phận của thang máy như động cơ, bánh xe, và cảm biến vị trí. Tủ điện thang máy sẽ theo dõi tốc độ và vị trí của thang máy để đảm bảo rằng nó dừng chính xác ở vị trí mong muốn, không quá hoặc thiếu tầng.
  • Quản lý tải trọng: Nếu tải trọng quá lớn, điều này có thể dẫn đến hiện tượng quá tải và an toàn bị đe dọa. Tủ điện sẽ kiểm tra trạng thái tải trọng và có thể tạm dừng hoặc giảm tốc độ di chuyển để đảm bảo an toàn.

Ngoài ra còn rất nhiều công dụng và các chức năng khác được lập trình sẵn và tích hợp để thang máy có thể hoạt động theo ý muốn.

Công dụng của tủ điện thang máy

Phân loại tủ điện thang máy

Trên thị trường hiện nay có rất nhiều loại tủ điện thang máy khác nhau với cấu tạo và nguyên lý hoạt động cũng khác nhau. Tuy nhiên nhìn chung thì tất cả các loại tủ điều khiển thang máy sẽ được phân làm 2 loại chính:

Phân loại tủ điện thang máy theo nguyên lý hoạt động

Tủ điện thang máy phân theo nguyên lý hoạt động sẽ có 2 loại đó là tủ điện sử dụng hệ điều hành VVVF và ACVV. Mỗi loại có những đặc điểm riêng phù hợp với nhu cầu sử dụng cụ thể của người dùng theo từng công trình khác nhau.

Tủ điện hệ điều hành VVVF (Variable Voltage Variable Frequency):

  • Nguyên lý hoạt động: Hệ thống điều khiển VVVF sử dụng biến tần (Inverter) để điều khiển tốc độ và hướng quay của động cơ thang máy. Điều này được thực hiện bằng cách thay đổi cùng một lúc cả tần số và điện áp đầu vào của động cơ. Điều này cho phép kiểm soát chính xác tốc độ thang máy và tạo ra một quá trình chạy mềm mại và hiệu quả hơn so với các hệ thống truyền thống.
  • Ưu điểm: Hệ thống VVVF tiết kiệm năng lượng, giảm tiếng ồn và rung động của thang máy, cũng như cung cấp khả năng kiểm soát tốc độ linh hoạt và làm cho việc lên/xuống thang máy mượt mà hơn.
  • Sử dụng: Tủ điện hệ điều hành VVVF thường được sử dụng trong các thang máy hiện đại và có tính năng cao cấp.

Tủ điện hệ điều hành ACVV (AC Variable Voltage):

  • Nguyên lý hoạt động: Tủ điện thang máy sử dụng hệ điều hành ACVV hoạt động dựa trên nguyên lý biến đổi điện áp của nguồn điện trước khi cung cấp cho mô tơ. Tuy nhiên khác với hệ điều hành VVVF, hệ điều hành ACVV sẽ sử dụng SCR để thực hiện việc kích dẫn, thay đổi dòng điện. Quá trình khởi động sẽ diễn ra khác hoàn toàn với quá trình dừng thang máy.Nhờ vào việc kích trễ SCR mà điện áp sẽ ở mức thấp nhất, từ đó mà việc khởi động mang lại hiệu quả cao. Điện áp thấp sẽ đưa nguồn điện một chiều vào cuộn dây tốc độ chậm của motor để hãm dừng thang máy hiệu quả. Tủ điều khiển thang máy hệ điều hành ACVV không chuyển được điện năng sang cơ năng mà bắt buộc phải chuyển qua nhiệt năng. Vì thế mà mô tơ khi hoạt động nhiều sẽ nóng lên, buộc phải có quạt điện giải nhiệt
  • Ưu điểm: Hệ thống ACVV giúp kiểm soát tốc độ thang máy một cách hiệu quả và giảm tiếng ồn. Tuy nhiên, không thể kiểm soát tốc độ một cách chính xác như VVVF.
  • Sử dụng: Tủ điện hệ điều hành ACVV thường được sử dụng trong các thang máy trung bình và dưới trung bình.

Phân loại tủ điện thang máy theo nguyên lý hoạt động



Phân loại theo xuất xứ

Dựa vào nguồn gốc xuất xứ thì tủ điện thang máy sẽ được chia thành 2 loại: thang máy nhập khẩu và thang máy lắp ráp trong nước

Tủ điện nhập khẩu

  • Nguồn gốc: Tủ điện nhập khẩu là những tủ điện được sản xuất và lắp ráp tại quốc gia khác và sau đó được nhập khẩu vào quốc gia đích (quốc gia mà tủ điện này sẽ được sử dụng).
  • Ưu điểm: Tủ điện nhập khẩu thường được sản xuất bởi các công ty có uy tín trên thị trường quốc tế và có thể có các tính năng cao cấp hoặc công nghệ tiên tiến hơn. Điều này có thể mang lại lợi ích về hiệu suất và độ tin cậy.
  • Nhược điểm: Tủ điện nhập khẩu thường có giá thành cao hơn do phải chịu chi phí nhập khẩu và thường cần phụ thuế và phí để đáp ứng các quy định và tiêu chuẩn địa phương. Ngoài ra, việc bảo trì và hỗ trợ sau bán hàng có thể trở nên khó khăn do sự khác biệt về ngôn ngữ và múi giờ.

Tủ điện lắp ráp trong nước

  • Nguồn gốc: Tủ điện lắp ráp trong nước là những tủ điện được sản xuất và lắp ráp tại những cơ sở nhà máy sản xuất và lắp rắp thang máy trong nước
  • Ưu điểm: Tủ điện lắp ráp trong nước thường có giá thành thấp hơn do không phải chịu các chi phí nhập khẩu và có thể tuân theo các tiêu chuẩn địa phương một cách tốt nhất. Hơn nữa, việc bảo trì và hỗ trợ sau bán hàng thường dễ dàng hơn do sự gần gũi về địa lý và ngôn ngữ.
  • Nhược điểm: Tủ điện lắp ráp trong nước có thể thiếu một số tính năng hoặc công nghệ mới nhất mà các tủ điện nhập khẩu có. Tùy thuộc vào từng thương hiệu, chất lượng và hiệu suất của tủ điện lắp ráp trong nước có thể không tương đương với các sản phẩm nhập khẩu.

Có những thương hiệu tủ điện thang máy nào tốt?

Hiện nay trên thị trường có vô vàn những thương hiệu nổi tiếng về sản xuất linh kiện thang máy. Mỗi cái tên đều có cho mình những điểm mạnh riêng tạo ra lợi thế cạnh tranh trên thị trường. Một số các thương hiệu nổi tiếng có thể kể đến như: Mitsubishi, Schneider hay Fuji

Tủ điện thang máy Mitsubishi

Tủ điện thang máy Mitsubishi sử dụng hệ điều hành VVVF, với hệ điều khiển tín hiệu PLC xử lý thông tin, ưu tiên chiều gọi tầng theo trình tự hoạt động của thang. Ưu điểm của tủ điện Mitsubishi đó là tiết điện năng tiêu thụ, vận hành chính xác tuyệt đối, sử dụng công nghệ tiên tiến nhất hiện nay. Có tốc độ vận hành thang tối đa 1,5m/s và lên tới 15 điểm dừng chạy duplex 2 thang.

Tủ điện thang máy Mitsubishi

Tủ điện thang máy Fuji

Tủ điện thang máy Fuji có nguồn gốc xuất xứ từ Thái Lan hoặc Malaysia. Với công suất hoạt động đa dạng, thiết kế nhỏ gọn mang tới sự linh hoạt và tiện dụng. Thiết bị thường được sử dụng cho các dòng thang máy gia đình, tải khách hoặc vận chuyển thực phẩm. Độ an toàn cao, tự ghi nhận và khắc phục các lỗi cùng màn hình cài đặt thông minh LCD, dễ cài đặt và giám sát các tín hiệu ra vào

  • Tủ điện Fuji có xuất xứ từ Thái Lan hay Malaysia.
  • Công suất hoạt động đa dạng: 1.5KW, 2.2KW, 4KW, 5.5KW, 7.5KW, 11KW, 15KW, 18.5KW và 22KW.
  • Sử dụng nguồn điện đầu vào: 220V hoặc 380v (Tức là 1 phase hoặc 3 phase).
  • Dải tần số từ 0.0Hz – 120Hz.
  • Tốc độ vận hành: 4m/s.
  • Duplex nhóm 8 thang và điểm dừng tối đa tới 40 tầng.

Tủ điện thang máy Fuji

Tủ điện thang máy Schindler

Tủ điều khiển thang máy Schindler là thương hiệu của Đức, được trang bị bộ điều khiển tự xử lý đa dạng các ứng dụng, các tiêu chuẩn phần mềm được thiết lập qua bàn phím. Sản phẩm được tích hợp màn hình điều khiển cảm ứng cùng hệ điều hành thông minh, nhiều chức năng tân tiến với giao diện thân thiện dễ sử dụng. Đặc biệt là có thể điều khiển từ xa thông qua máy tính cá nhân kết nối với tủ điện.

  • Bo điều khiển điện tử xử lý đa dạng các ứng dụng, từ điều khiển thang máy 2 điểm dừng đến các nhóm thang máy.
  • Tốc độ vận hành nhanh lên đến 3.5m/s và điểm dừng tối đa lớn với 48 tầng.
  • Tích hợp thiết lập các tiêu chuẩn phần mềm thông qua bàn phím hoặc máy tính.
  • Được mã hóa thông tin đảm bảo được tính an toàn và bảo mật.
  • Các dữ liệu từ xa được truyền thông qua Modem bổ sung.
  • Thiết bị được liên kết với nhau bằng đầu rắc cắm tích hợp sẵn trên bảng điều khiển.
  • Sử dụng cáp truyền thông tiêu chuẩn kết nối thông qua bus LISA, CPU vi điều khiển 64 bit.
  • Nhiệt độ môi trường lắp đặt từ -10°C – 55°C.

Tủ điện thang máy Schindler

Đơn vị lắp đặt và bảo trì thang máy uy tín – Thang máy Hải Phát

Thang máy Hải Phát là một đơn vị lắp đặt thang máy uy tín và được tin tưởng trong ngành công nghiệp thang máy. Sự tận tâm và chất lượng là mục tiêu hàng đầu của Thang máy Hải Phát. Với đội ngũ kỹ thuật viên trình độ cao được đào tạo chuyên sâu sẽ đảm bảo việc lắp đặt thang máy gia đình được thực hiện một cách chính xác và an toàn. Chúng tôi luôn cam kết đáp ứng đúng tiến độ và đảm bảo rằng các sản phẩm và dịch vụ của chúng tôi đáp ứng đầy đủ các tiêu chuẩn chất lượng và an toàn.
